Processen för prototyptillverkning hos Klemensson Machining

Prototyptillverkning i metall för industri och automation

Vi hjälper konstruktörer och utvecklingsavdelningar inom industri- och automationsbranschen med prototyptillverkning i aluminium, stål och rostfritt. Från vår verkstad i Tidaholm förser vi med funktionsprototyper direkt från er 3D-modell, så att ni kan testa passform, hållfasthet och funktion i rätt material. Vi bidrar också med konstruktionsstöd, så att prototypen blir bättre redan i första versionen.

Vad är prototyptillverkning?

Prototyptillverkning innebär att man tar fram en eller några få fysiska exemplar av en detalj eller konstruktion innan den går i produktion. Med prototypen testar ni passform, funktion och hållfasthet i verkligheten i stället för bara i CAD. Ni hittar fel medan de fortfarande är billiga att rätta. Vi hjälper oftast våra kunder med att montera prototyperna samt mäter in den färdiga prototypen.

Ju tidigare ni upptäcker en kollision, ett för svagt fäste eller ett mått som inte går att tillverka, desto mindre kostar ändringen. En väl genomtänkt prototyp kortar därför hela utvecklingsprojektet och ger er ett säkrare underlag när ni fattar beslut om produktion.

Funktionsprototyper i aluminium, stål och rostfritt

Vi tillverkar prototyper i samma material som den färdiga detaljen. En funktionsprototyp i metall beter sig som slutprodukten under last, värme och slitage, och därför kan ni lita på testresultaten. Ni slipper gissa hur en modell i ett annat material motsvarar verkligheten.

Vi fräser och svarvar prototyperna med samma skärande bearbetning som vi använder i övrig produktion, och vid behov ytbehandlar vi dem med till exempel anodisering eller svartoxidering. Då testar ni även ytan, passningarna och monteringen precis som de kommer att se ut. Läs mer om vår CNC-fräsning.

20240904_094954

Vilken typ av prototyp behöver ni?

Syftet med prototypen avgör hur vi tillverkar den. Berätta vad ni vill testa, så föreslår vi rätt nivå och undviker att ni betalar för precision eller ytbehandling som testet inte kräver.

Passformsprototyp

En passformsprototyp visar om detaljen passar ihop med omgivande komponenter. Ni kontrollerar hål, gränssnitt, frigångar och monteringsordning innan ni låser konstruktionen. Det är ofta det snabbaste sättet att hitta kollisioner som är svåra att se i en 3D-modell.

Funktionsprototyp

En funktionsprototyp tillverkar vi med de toleranser och den ytbehandling som slutprodukten kräver. Ni testar den i verklig drift, under rätt last och i rätt miljö. Det är den typen de flesta av våra kunder inom automation behöver, eftersom en gripare eller en fixtur måste fungera i maskinen, inte bara se rätt ut.

Nollserie

En nollserie består av några exemplar som ni använder för att verifiera konstruktionen innan ni beställer större volymer. Ni får bekräftat att detaljen fungerar i flera exemplar, och vi får verifierat program, uppspänning och fixturer inför fortsatt tillverkning.

Konstruktionsstöd som gör prototypen bättre

Vi har vår bakgrund inom konstruktion, och den kunskapen använder vi i varje prototypuppdrag. När vi går igenom er 3D-modell ser vi var en radie, en tolerans eller en materialtjocklek gör detaljen onödigt dyr eller svår att tillverka. Vi föreslår förbättringar innan vi börjar fräsa, så att ni slipper upptäcka dem i nästa revision.

Vi tillverkar direkt från STEP-filer, även när det saknas en 2D-ritning. Det passar utvecklingsfasen, där konstruktionen ändras ofta och ritningarna inte hinner med. Vid mindre korrigeringar justerar vi själva 3D-underlaget i samråd med er konstruktör, vilket kortar tiden mellan varje revision.

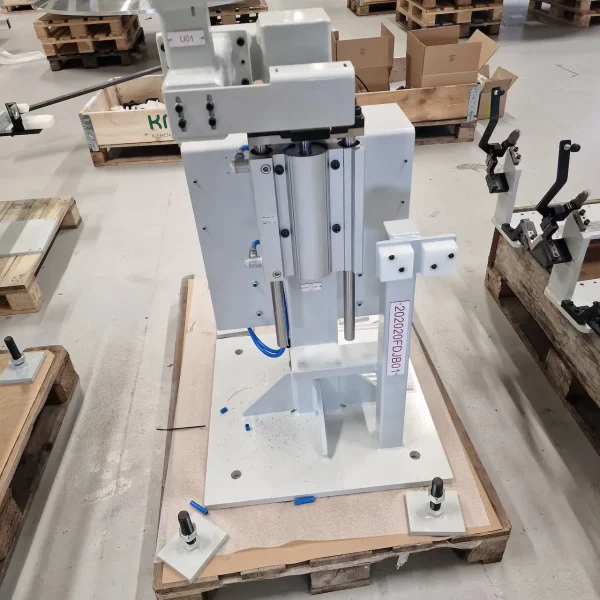

Klemensson Machining som gjort en maskin som automationsföretag

Prototyper av hela delsystem

Många prototyper i automationsbranschen består av mer än en detalj. Vi tillverkar och monterar kompletta delsystem med mekanik, pneumatik och el i vår egen monteringshall, till exempel gripdon och fixturer. Då kan ni testa hela funktionen i er maskin direkt, i stället för att själva sätta ihop detaljer från flera leverantörer.

Vi tillverkar och monterar gripdon som plug and play-lösning till direkt till en svensk biltillverkare, men också via automationsbolag. Den erfarenheten av att leverera färdiga, testbara enheter tar vi med oss in i varje prototypuppdrag.

Så går prototyptillverkningen till

Vi anpassar tempot efter ert utvecklingsprojekt och håller er uppdaterade genom hela uppdraget. Om testerna visar att något behöver ändras tar vi fram nästa revision med samma underlag och samma kontaktperson, så att ni inte behöver börja om från början.

  1. Förfrågan: Ni skickar 3D-modell, antal och vad prototypen ska testa.
  2. Genomgång: Vi granskar konstruktionen och föreslår förenklingar som sparar tid och pengar.
  3. Offert: Vi lämnar pris och leveranstid för prototypen.
  4. Tillverkning: Vi fräser, svarvar och ytbehandlar, och monterar vid behov till ett delsystem.
  5. Leverans och test: Ni testar prototypen i er egen miljö.
  6. Revision: Vi justerar underlaget och tillverkar nästa version utifrån era testresultat.

Från förfrågan till offert

Vad ska ni skicka med i förfrågan?

Ju mer vi vet om syftet med prototypen, desto bättre förslag kan vi ge. Skicka gärna med 3D-modell i STEP-format, kritiska mått och toleranser, önskat material och ytbehandling, antal exemplar, önskad leveranstid och en kort beskrivning av vad prototypen ska klara. Saknar ni något av detta hjälper vi er att ta fram det.

När prototypen är godkänd

När testerna visar att konstruktionen håller kan ni gå vidare med samma partner. Vi har redan program, uppspänning och fixturer klara, och för fortsatt tillverkning i större volymer tar vi uppdraget vidare som legotillverkning. Ni slipper lära upp en ny leverantör mitt i projektet.

Begär offert på prototyptillverkning

Har ni en konstruktion som behöver testas? Skicka er 3D-modell och berätta vad prototypen ska klara, så återkommer vi med förslag, pris och leveranstid. Ni når även Filip Klemensson direkt på 072-232 17 39.

Begär offert

Vanliga frågor om prototyptillverkning

Här svarar vi på de frågor konstruktörer och projektledare oftast ställer innan de beställer en prototyp. Hittar ni inte svaret är ni välkomna att kontakta oss.

Priset beror på detaljens storlek och komplexitet, material, toleranser, ytbehandling och antal exemplar. En prototyp kostar mer per styck än en seriedetalj, eftersom kostnaden för programmering och uppspänning fördelar sig på få exemplar. Skicka er 3D-modell så lämnar vi en offert, ofta med förslag som sänker kostnaden.

Leveranstiden beror på detaljens komplexitet, material och om prototypen ska ytbehandlas eller monteras. Normalt levererar vi en färdigmonterad prototyp inom 6 Veckor. Har ni ett hårt datum i utvecklingsprojektet, berätta det i förfrågan så planerar vi tillverkningen efter det.

Nej. Vi tillverkar direkt från 3D-modeller i STEP-format, även utan 2D-ritning. Det passar utvecklingsfasen, där konstruktionen ofta ändras. Har detaljen kritiska mått eller toleranser som inte framgår av modellen, ange dem i förfrågan eller skicka med en enkel skiss.

Ja. Vi har vår bakgrund inom konstruktion och går igenom varje modell innan vi tillverkar. Ser vi en tolerans, radie eller detalj som gör prototypen onödigt dyr eller svår att tillverka föreslår vi en ändring. Ni bestämmer alltid själva om ni vill genomföra ändringen.

En prototyp i samma material som slutprodukten beter sig likadant under last, värme och slitage. Därför kan ni lita på testresultaten och fatta beslut om konstruktionen direkt. Ni testar dessutom passningar, gängor och ytbehandling precis som de blir i den färdiga detaljen.

Ja. Vi tillverkar allt från en enstaka prototyp till en mindre nollserie för verifiering. Ni kan också beställa nya revisioner allt eftersom konstruktionen utvecklas. Vi sparar program och underlag, så att nästa version går snabbare att ta fram.
